電話:(0555)24-3200(代)
FAX:(0555)24-5200
受付時間: 平日 AM 9:00 〜 PM 5:00
表面抵抗値:10⁸Ω~1012Ω
[特徴 FGP200・FC-300]
[ 材料 ]
:FGP-200 表面抵抗値 10⁷~10⁸ 硬質 2㎜・4㎜

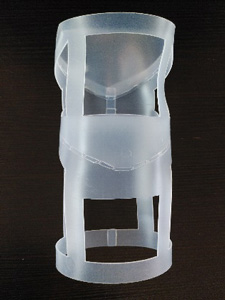

:FC-300 表面抵抗値 10⁸~10⁹ 軟質 1㎜
[ 表面抵抗率の測定 ]
測定装置:三菱ケミカル製 HIRESTA UP
測定条件:500V x 10秒
試料 | EVA | ポリエチレン | ||||
薬品 | 温度 | 23℃ | 60℃ | 備考 | 23℃ | 60℃ |
塩酸 | 32% | 0 | -2.3 | 乳白色 | 0 | -0.2 |
硫酸 | 95% | ▲3.64 | ▲78.7 | 黒色 | -0.2 | -0.2 |
硫酸 | 60% | △0 | △0 | 淡褐色 | -0.1 | -0.1 |
硝酸 | 60% | △4.6 | 溶解 | 淡黄色 | 0 | 0.1 |
硝酸 | 10% | 0 | 0.3 | 淡黄色 | 0 | -0.1 |
燐酸 | 29% | 0 | 2.1 | |||
氷酢酸 | 100% | 3.9 | 6.6 | 0.9 | 0.9 | |
蟻酸 | 90% | 1.9 | 3.5 | |||
苛性ソーダ | 50% | 0 | 0.9 | -0.2 | -0.2 | |
苛性カリ | 50% | 0 | 0.1 | |||
アンモニア水 | 28% | 0 | 2.2 | 0 | 0 | |
塩化亜鉛 | 70% | 0 | 2 | |||
硫酸銅 | 50% | 0 | 1.9 | |||
硫酸第1鉄 | 50% | 0.3 | 1.4 | |||
塩化第1鉄 | 50% | 0.5 | 1.5 | |||
過マンガン酸カリ | 50% | 0 | -2.1 | -0.1 | 0 | |
重クロム酸カリ | 25% | 0 | 0.1 | -0.1 | -0.2 | |
重クロム酸ソーダ | 50% | 0.1 | 0.1 | |||
過酸化水素水 | 30% | 0 | 0.1 | -0.1 | -0.2 | |
メタノール | 0.5 | 0.9 | 0 | -0.1 | ||
エタノール | 1.3 | 2.9 | 0 | 0 | ||
メチルエチルケトン | 4.4 | 6.1 | 1.1 | |||
ホルマリン | 0.2 | 0.6 | -0.1 | 1 | ||
アニリン | △6.1 | △8.9 | 淡茶色 | |||
石炭酸 | 19.3 | 28.2 | 1 | 0.4 | ||
グリセリン | 0.3 | 0.5 | -0.1 | -0.1 | ||
モーターオイル | △3.43 | ▲21.9 | 黄色 | 1 | 5.2 | |
薬品 | 23℃ | 60℃ | 23℃ | 60℃ | ||
ガソリン | 9.9 | ×8.9 | ×:剥離 | 11.3 | 17.5 | |
灯油 | 15.4 | 43 | 9.2 | 23.6 | ||
蒸留水 | 0 | 0.3 | -0.1 | |||
牛乳 | 0 | 1.1 | ||||
薬品 | 温度 | 23℃ | 60℃ | 備考 | 23℃ | 60℃ |
乳酸飲料(カルピス) | 0 | 0.5 | ||||
薬品 | 温度 | 23℃ | 60℃ | 備考 | 23℃ | 60℃ |
醤油 | △0.3 | △0.4 | 淡茶色 | |||
ソース | 0 | 1.2 | ||||
食酢 | 0.13 | 0.1 | ||||
オレンジジュース | △0.1 | △0.1 | 淡茶色 |
[試験]
射出成型シート2㎜厚から、20㎜ x 20㎜ の試験片を切り出し試料として、
上記各液体に浸漬し20日後の重量変化と色調の変化を観察した結果を示します。
